Leica Microsystems Ivesta 3 - mikroskop stereoskopowy z KL300 LED i wyposażeniem

Leica Microsystems Ivesta 3 to profesjonalny mikroskop stereoskopowy z układem optycznym Greenough i zoomem 9:1, przeznaczony do rutynowej inspekcji, sortowania, kontroli jakości, preparowania oraz obserwacji obiektów przestrzennych w laboratoriach i przemyśle. Konfiguracja oferowana w BestLabs została uzupełniona o oświetlacz światłowodowy KL300 LED, soczewkę 1,6×, płytki mikrometryczne oraz podstawę umożliwiającą pracę w świetle odbitym i przechodzącym.

W podstawowej konfiguracji optycznej z okularami 10×/23, bez dodatkowej soczewki, Leica Ivesta 3 zapewnia zakres powiększeń 6,1×-55×, pole obiektu do 37,6 mm oraz odległość roboczą 122 mm. Płynny zoom umożliwia szybkie przechodzenie od obserwacji całej próbki do szczegółowej oceny wybranego fragmentu bez konieczności wymiany obiektywu.

System wykorzystuje optykę apochromatycznie skorygowaną oraz rozwiązanie Leica FusionOptics™, które łączy wysoką rozdzielczość z dużą głębią ostrości. W podstawowej konfiguracji producent podaje rozdzielczość do około 250 lp/mm, natomiast maksymalna rozdzielczość systemu może osiągać 500 lp/mm przy odpowiedniej konfiguracji z dodatkową optyką 2×.

Dołączony Leica KL300 LED jest światłowodowym źródłem zimnego światła przeznaczonym do rutynowej stereomikroskopii. Bezwiatrakowa konstrukcja eliminuje drgania powodowane przez wentylator, a deklarowana przez producenta trwałość źródła LED wynosi co najmniej 50 000 godzin.

Sprawdź również kategorię mikroskopów laboratoryjnych oraz poradnik BestLabs „Jak wybrać mikroskop do laboratorium?”.

Kluczowe cechy Leica Ivesta 3 z wyposażeniem

Optyka Greenough 10° i FusionOptics™

Leica Ivesta 3 wykorzystuje układ stereoskopowy Greenough, w którym dwa tory optyczne prowadzą obraz do prawego i lewego oka pod nieco innym kątem. Umożliwia to uzyskanie naturalnego obrazu przestrzennego z percepcją głębi, szczególnie istotnego podczas preparowania, sortowania oraz kontroli powierzchni.

Leica stosuje w Ivesta 3 rozwiązanie FusionOptics™. System wykorzystuje różne informacje dostarczane przez oba tory optyczne, aby użytkownik mógł jednocześnie korzystać z wysokiej rozdzielczości i zwiększonej głębi ostrości. Producent podaje dla odpowiednich warunków obserwacji głębię ostrości sięgającą około 12 mm.

Pełna korekcja apochromatyczna układu ogranicza aberracje chromatyczne i wspiera wierniejsze odwzorowanie szczegółów oraz barw próbki.

Zoom 9:1 - od obrazu ogólnego do szczegółów

Zakres zoom 9:1 pozwala płynnie regulować powiększenie bez wymiany obiektywów. W podstawowej konfiguracji z okularami 10×/23 i bez dodatkowej soczewki całkowite powiększenie wynosi 6,1×-55×.

System posiada regulowane punkty zatrzymania zoomu przy wybranych powiększeniach, m.in. 10×, 20×, 30×, 40× i 50×. Może to ułatwiać powtarzalne ustawianie zdefiniowanych powiększeń podczas seryjnych inspekcji.

W zestawie BestLabs znajduje się dodatkowo soczewka 1,6×. Leica podaje, że całkowite powiększenie oblicza się jako iloczyn powiększenia dodatkowego obiektywu, okularu i aktualnego ustawienia zoomu. Przy okularach 10×/23 zastosowanie soczewki 1,6× zwiększa bazowy zakres 6,1×-55× do około 9,8×-88×.

Należy pamiętać, że zastosowanie soczewki dodatkowej wpływa również na pole widzenia i odległość roboczą, dlatego wartość 122 mm odnosi się do podstawowej konfiguracji bez dodatkowej soczewki.

Specyfikacja techniczna Ivesta 3

Leica KL300 LED - zimne światło do stereomikroskopii

Konfiguracja BestLabs zawiera światłowodowe źródło światła Leica KL300 LED. Producent projektuje ten oświetlacz do rutynowych zastosowań w stereomikroskopii przemysłowej i Life Science.

Jasność KL300 LED odpowiada według Leica około 50-watowemu oświetleniu halogenowemu, przy jednocześnie niższym poborze energii i znacznie dłuższej trwałości źródła światła.

KL300 LED wykorzystuje chłodzenie pasywne bez wentylatora. Brak wentylatora ogranicza powstawanie drgań i hałasu w bezpośrednim otoczeniu stanowiska obserwacyjnego.

Producent deklaruje trwałość źródła LED na poziomie co najmniej 50 000 godzin. Obudowa oświetlacza ma właściwości antystatyczne, co jest przydatne m.in. podczas pracy z elementami wrażliwymi na wyładowania elektrostatyczne.

Zawartość zestawu BestLabs

Zastosowanie

Leica Ivesta 3 jest przeznaczona do stereoskopowej obserwacji obiektów przestrzennych oraz powierzchni, dla których istotna jest duża głębia ostrości, swobodny dostęp do próbki i możliwość płynnej zmiany powiększenia.

Typowe zastosowania mogą obejmować kontrolę jakości, sortowanie, ocenę powierzchni, analizę defektów, kontrolę elementów elektronicznych i mechanicznych, preparowanie próbek biologicznych, obserwację organizmów i struktur przestrzennych, R&D oraz szkolenia laboratoryjne.

System może być wykorzystywany zarówno w laboratoriach Life Science, jak i na przemysłowych stanowiskach inspekcyjnych, jeżeli jego parametry odpowiadają wymaganiom określonej procedury.

Światło odbite i przechodzące

Zestaw BestLabs zawiera podstawę umożliwiającą pracę z oświetleniem odbitym i przechodzącym. Pozwala to dopasować warunki obserwacji do właściwości próbki.

Światło odbite jest wykorzystywane przede wszystkim do próbek nieprzezroczystych: elementów technicznych, powierzchni, części elektronicznych, struktur biologicznych i materiałów.

Światło przechodzące może być przydatne do próbek przezroczystych lub półprzezroczystych, gdy struktura powinna być obserwowana dzięki światłu przechodzącemu przez materiał.

Pomiary z użyciem płytek mikrometrycznych

Dołączone do zestawu płytki mikrometryczne mogą być wykorzystane do kalibracji układu pomiarowego zgodnie z konfiguracją optyczną i stosowaną procedurą.

Przy pomiarach mikroskopowych należy pamiętać, że kalibracja jest zależna od powiększenia zoomu, zastosowanego okularu i dodatkowej soczewki. Zmiana któregokolwiek z tych elementów może wymagać ponownej kalibracji skali.

W procedurach kontroli jakości sposób wykonywania pomiarów i ich dokumentowania powinien być określony w odpowiednim SOP.

Duża odległość robocza

W podstawowej konfiguracji Ivesta 3 zapewnia 122 mm odległości roboczej. Jest to istotna zaleta w porównaniu z mikroskopami biologicznymi przeznaczonymi do cienkich preparatów.

Przestrzeń pod układem optycznym umożliwia obracanie i przesuwanie większych próbek oraz używanie narzędzi, pęset lub elementów manipulacyjnych podczas obserwacji.

Po zastosowaniu dodatkowej soczewki 1,6× odległość robocza ulega zmianie, dlatego wartość 122 mm należy traktować jako parametr podstawowej konfiguracji bez soczewki dodatkowej.

Dokumentacja cyfrowa - ważne rozróżnienie wariantów Ivesta 3

Podstawowy Leica Ivesta 3 oferowany w tej konfiguracji nie posiada wyjścia foto/wideo. Nie należy więc automatycznie przypisywać mu możliwości bezpośredniego podłączenia kamery do korpusu.

Leica Microsystems oferuje osobne wersje:

• Ivesta 3 C-mount - z trwałym podziałem toru 50% obserwacja wizualna / 50% tor wideo,

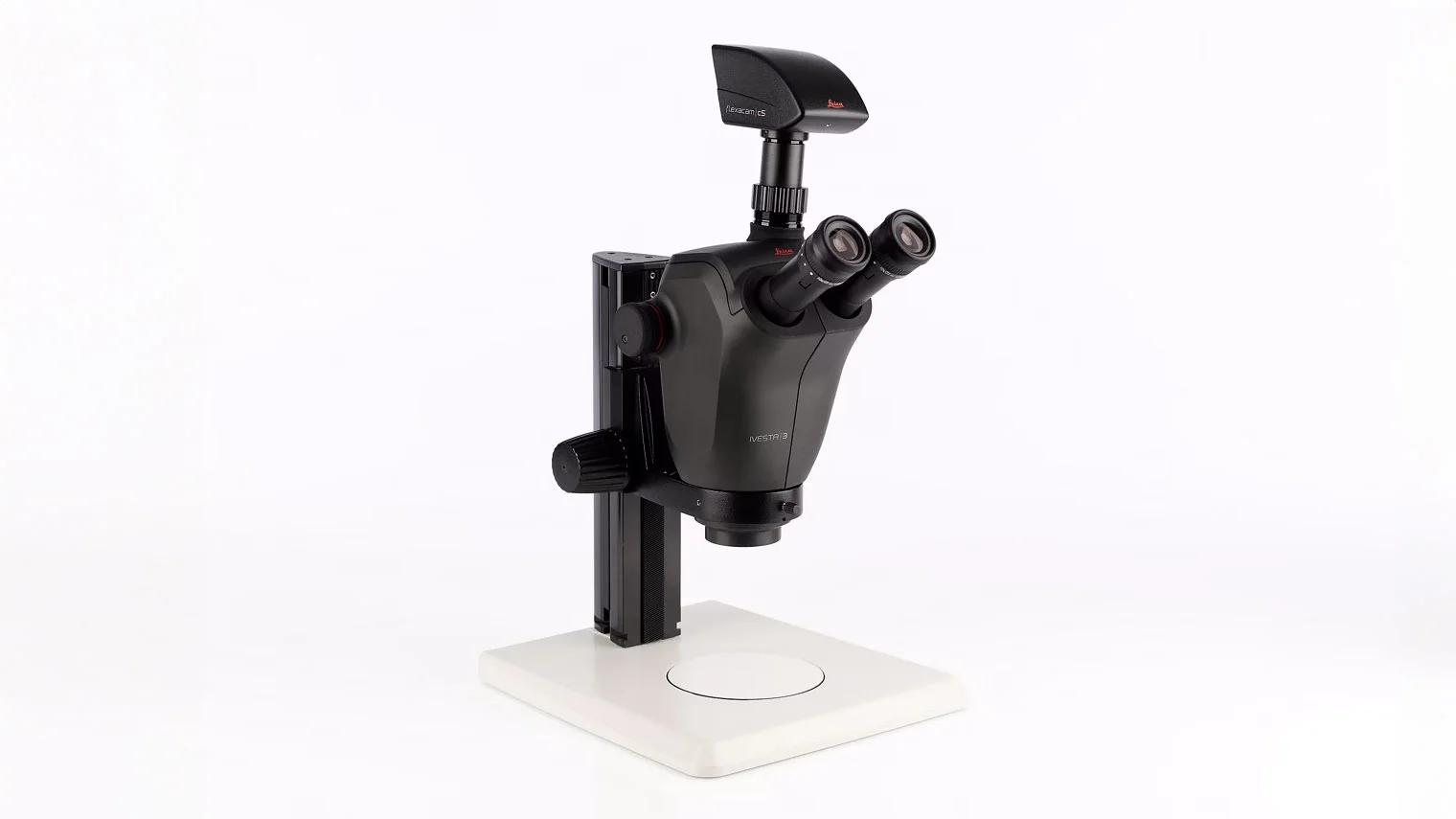

• Ivesta 3 Integrated Camera - z wbudowaną kamerą i funkcjami cyfrowej dokumentacji obrazu.

Jeżeli stanowisko ma służyć do regularnego wykonywania zdjęć, archiwizacji obrazu lub pracy z oprogramowaniem do dokumentacji, właściwy wariant Ivesta 3 powinien zostać określony już na etapie konfiguracji systemu.

Ivesta 3 a Leica EZ4

Leica EZ4 jest stereomikroskopem o zoomie 4,4:1 i zakresie 8×-35×, przeznaczonym głównie do dydaktyki i rutynowych obserwacji.

Ivesta 3 oferuje większy zakres zoom 9:1, bardziej zaawansowaną optykę apochromatyczną, FusionOptics™, możliwość stosowania dodatkowych obiektywów oraz większy potencjał konfiguracji stanowiska inspekcyjnego.

Wybór pomiędzy modelami powinien wynikać przede wszystkim z wymaganej rozdzielczości, zakresu powiększeń, rodzaju próbki oraz tego, czy system ma służyć do podstawowych obserwacji czy do bardziej wymagającej kontroli jakości.

Ergonomia i trwałość

Tubusy obserwacyjne są nachylone pod kątem 35°, co pomaga utrzymać wygodniejszą pozycję podczas dłuższych sesji. Rozstaw źrenic w podstawowej konfiguracji może być regulowany w zakresie 50-76 mm.

Leica stosuje w rodzinie Ivesta materiały z technologią AgTreat™ w wybranych powierzchniach obudowy. Rozwiązanie nie zastępuje standardowego czyszczenia i dezynfekcji stanowiska.

Producent zwraca także uwagę na organizację stanowiska, zmianę wykonywanych zadań i ergonomię pracy podczas długotrwałych obserwacji stereomikroskopowych.

Czyszczenie i konserwacja

Elementy optyczne należy czyścić wyłącznie metodami odpowiednimi dla powierzchni optycznych. Należy unikać przypadkowych środków chemicznych i materiałów mogących uszkodzić powłoki, powierzchnie barwione lub elementy gumowane.

Do serwisu i wymiany części Leica zaleca stosowanie oryginalnych części Leica Microsystems oraz wykonywanie czynności serwisowych przez odpowiednio przeszkolony personel.

Oświetlacz KL300 LED dzięki źródłu światła o deklarowanej trwałości co najmniej 50 000 godzin ogranicza konieczność okresowej wymiany lampy.

Warunki pracy

Leica określa dla rodziny Ivesta 3 temperaturę użytkowania 10-40°C oraz wilgotność względną 10-90% bez kondensacji. Instrument jest przeznaczony do użytkowania wewnątrz pomieszczeń.

Należy unikać dużych wahań temperatury, bezpośredniego nasłonecznienia oraz drgań, które mogą wpływać na stabilność obserwacji i działanie systemu.

Normy i zgodność

Dokumentacja Leica odnosi konstrukcję mikroskopu m.in. do wymagań EN 61010-1 dotyczących bezpieczeństwa elektrycznego urządzeń pomiarowych, sterujących i laboratoryjnych oraz EN 61326-1 dotyczącej kompatybilności elektromagnetycznej wyposażenia laboratoryjnego.

Ivesta 3 nie powinna być automatycznie traktowana jako urządzenie do procedur diagnostycznych. Leica wskazuje, że urządzenia rodziny Ivesta 3 nie powinny być używane do procedur diagnostycznych lub chirurgicznych, jeżeli dany wariant nie jest wyraźnie przeznaczony do takiego zastosowania.

Możliwość wykorzystania systemu w laboratorium pracującym według GLP, GMP lub innych systemów jakości zależy od kwalifikacji stanowiska, zatwierdzonego SOP i wymagań konkretnego procesu, a nie wyłącznie od modelu mikroskopu.

Leica Ivesta 3 - stereomikroskop 9:1 do inspekcji i kontroli jakości

Leica Microsystems Ivesta 3 łączy zoom 9:1, apochromatycznie skorygowaną optykę Greenough, FusionOptics™, dużą odległość roboczą oraz możliwość konfiguracji stanowiska pod kątem konkretnego rodzaju próbek.

Zestaw BestLabs rozszerza podstawową konfigurację o KL300 LED, soczewkę 1,6×, płytki mikrometryczne oraz podstawę do pracy w świetle odbitym i przechodzącym, dzięki czemu system może być wykorzystywany zarówno do rutynowych obserwacji, jak i bardziej wymagających zadań inspekcyjnych.

Sprawdź również pozostałe mikroskopy laboratoryjne oraz poradnik BestLabs „Jak wybrać mikroskop do laboratorium?”.

FAQ - Leica Ivesta 3

Jaki zakres powiększeń ma Leica Ivesta 3?

W podstawowej konfiguracji z okularami 10×/23 i bez dodatkowej soczewki zakres wynosi 6,1×-55×. Zoom optyczny wynosi 9:1.

Jak zmienia się powiększenie po zastosowaniu soczewki 1,6×?

Przy okularach 10×/23 dołączona do zestawu soczewka 1,6× zwiększa zakres całkowitego powiększenia z 6,1×-55× do około 9,8×-88×. Zmienia również pole widzenia i odległość roboczą.

Czy Leica Ivesta 3 posiada kamerę?

Nie w podstawowej wersji oferowanej w tym zestawie. Standardowy Ivesta 3 nie posiada wyjścia foto/wideo. Leica oferuje oddzielne warianty Ivesta 3 C-mount oraz Ivesta 3 Integrated Camera.

Co zawiera zestaw oferowany przez BestLabs?

Karta BestLabs wskazuje mikroskop Leica Ivesta 3, oświetlenie KL300 LED, płytki mikrometryczne, soczewkę 1,6× oraz podstawę do pracy ze światłem odbitym i przechodzącym.
