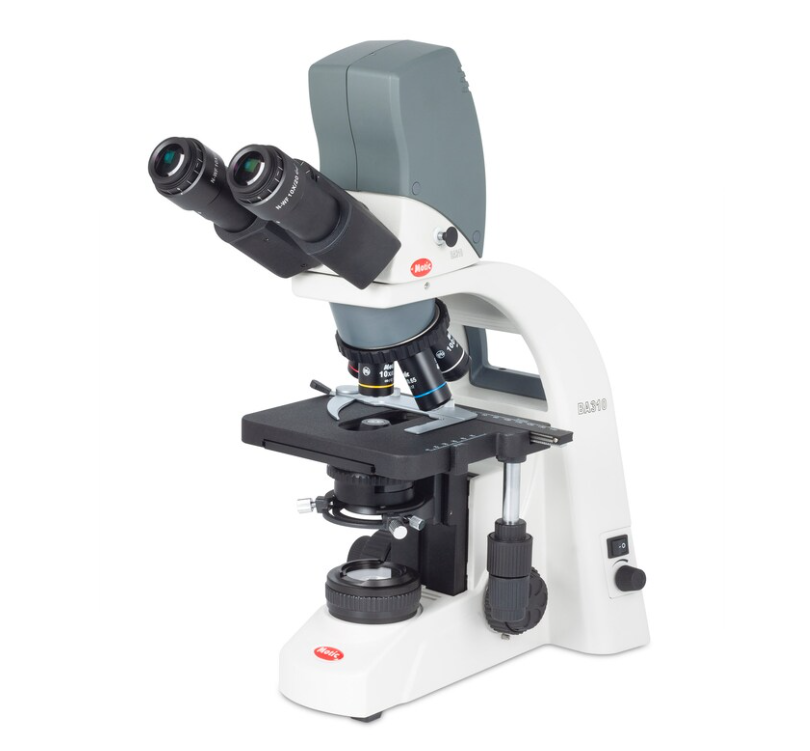

Motic BA310 LED Digital Advanced - mikroskop binokularowy LED z wbudowaną kamerą cyfrową

Motic BA310 LED Digital to zaawansowany mikroskop biologiczny binokularowy z wbudowaną kamerą cyfrową, przeznaczony do rutynowej mikroskopii w laboratoriach biologicznych, mikrobiologicznych, badawczych, kontroli jakości oraz pracowniach dydaktycznych. Konfiguracja oferowana przez BestLabs posiada kod T0265662 oraz numer katalogowy Fisher Scientific 15725735, odpowiadający cyfrowej wersji BA310 z kamerą.

Mikroskop wykorzystuje system optyczny CCIS® - Colour Corrected Infinity Optical System oraz planachromatyczne obiektywy 4×, 10×, 40× i 100× Oil. W połączeniu z szerokopolowymi okularami N-WF10×/20 zapewnia standardowe powiększenia całkowite 40×, 100×, 400× i 1000×.

Pełne oświetlenie Köhlera z regulowaną diodą LED 3 W umożliwia kontrolę warunków oświetlenia preparatu i uzyskanie równomiernego pola widzenia. Kondensor Abbego o aperturze NA 0,90/1,25 jest ogniskowany i centrowany oraz posiada szczelinę umożliwiającą rozbudowę systemu o wybrane techniki kontrastowe.

Wbudowana kamera CMOS oraz połączenie USB 2.0 umożliwiają cyfrową dokumentację obrazu. Specyfikacja producenta dla BA310 LED Digital wskazuje oprogramowanie Motic Images Plus 3.0, umożliwiające rejestrację, wykonywanie pomiarów i pracę z obrazem mikroskopowym. Zakres kompatybilności programu z aktualnym systemem operacyjnym należy sprawdzić przed wdrożeniem stanowiska.

Sprawdź także kategorię mikroskopów laboratoryjnych, szkiełka mikroskopowe oraz poradnik BestLabs dotyczący doboru mikroskopu do laboratorium.

Kluczowe cechy Motic BA310 LED Digital

Obiektywy CCIS® EC Plan Achromatic

Motic BA310 LED Digital wykorzystuje zestaw planachromatycznych obiektywów CCIS® EC skorygowanych do nieskończoności. Konstrukcja typu Plan zapewnia lepszą płaskość obrazu w całym polu widzenia niż podstawowa optyka achromatyczna, co ma znaczenie podczas obserwacji większych obszarów preparatu oraz cyfrowej dokumentacji.

Obiektyw 100×/1,25 S-Oil jest obiektywem immersyjnym. Do jego prawidłowego użytkowania wymagany jest odpowiedni olejek immersyjny; w konfiguracji produktu przewidziano opakowanie 5 ml.

Specyfikacja techniczna Motic BA310 LED Digital

Wbudowana kamera cyfrowa - dokumentacja bez oddzielnego toru trinokularowego

Numer katalogowy Fisher Scientific 15725735 oznacza cyfrową wersję binokularową BA310 z kamerą wbudowaną bezpośrednio w głowicę. Jest to istotna różnica względem klasycznego BA310 LED Binocular oraz wariantu BA310 LED Trinocular.

Kamera umożliwia przesyłanie obrazu do komputera przez USB 2.0. Pozwala to m.in. rejestrować obrazy preparatów, porównywać obserwowane pola, wykonywać pomiary po odpowiedniej kalibracji oraz przygotowywać dokumentację dydaktyczną lub badawczą.

Wbudowana kamera nie oznacza jednak automatycznej integracji z LIMS, ELN ani innym systemem informatycznym laboratorium. Taka integracja zależy od wykorzystywanego oprogramowania, sposobu eksportu danych oraz infrastruktury IT użytkownika.

Uwaga dotycząca rozdzielczości kamery

Oficjalna karta Motic dla BA310 LED Digital oraz dokument PDF powiązany z kartą produktu podają kamerę 3 MP i rozdzielczość 2048 × 1536 px. Jednocześnie niektóre aktualne katalogi dystrybucyjne dla numeru 1100401200572 opisują kamerę jako 5 MP.

Z tego względu przed publikacją jednoznacznej wartości w parametrach handlowych lub przed zamówieniem zaleca się potwierdzenie wersji kamery właściwej dla aktualnie dostarczanej partii. Pozostałe parametry mikroskopu, w tym obecność kamery, USB 2.0 oraz konfiguracja optyczna 4×/10×/40×/100× Oil, są zgodne pomiędzy źródłami.

Oświetlenie Köhlera LED 3 W

Pełne oświetlenie Köhlera umożliwia prawidłowe dopasowanie oświetlenia do obserwowanego preparatu. Przy właściwym ustawieniu zapewnia równomiernie oświetlone pole, ogranicza zbędne światło poza obszarem obserwacji oraz pozwala kontrolować kontrast za pomocą przysłony aperturowej.

BA310 LED wykorzystuje regulowane źródło LED 3 W. W porównaniu z tradycyjnymi lampami halogenowymi LED ogranicza emisję ciepła i konieczność okresowej wymiany żarówki.

Powtarzalne ustawienie oświetlenia może być szczególnie ważne podczas porównywania preparatów i wykonywania cyfrowej dokumentacji obrazu.

Zastosowanie

Motic BA310 LED Digital może być wykorzystywany do rutynowej obserwacji preparatów biologicznych w świetle przechodzącym, w tym preparatów barwionych i odpowiednio przygotowanych próbek mikrobiologicznych.

Typowe obszary zastosowania obejmują:

• mikrobiologię,
• biologię komórki,
• histologię i obserwację preparatów tkankowych,
• badania próbek środowiskowych,
• kontrolę jakości przygotowanych preparatów,
• laboratoria badawcze i uczelniane,
• dydaktykę akademicką,
• rutynową cyfrową dokumentację obrazu mikroskopowego.

Zakres wykorzystania powinien odpowiadać rodzajowi preparatu, zastosowanej metodzie i wymaganiom procedury laboratoryjnej.

Mikrobiologia i obiektyw 100× Oil

Zestaw obejmuje obiektyw planachromatyczny 100×/1,25 S-Oil. Z okularem 10× zapewnia on całkowite powiększenie 1000× i jest przeznaczony do obserwacji wymagających wysokiej apertury numerycznej.

Obiektyw immersyjny powinien być używany z odpowiednim olejkiem. Po zakończeniu pracy jego powierzchnię czołową należy oczyścić zgodnie z instrukcją producenta, aby nie pozostawiać zaschniętych pozostałości oleju.

Do przygotowania preparatów można dobrać odpowiednie szkiełka podstawowe i akcesoria mikroskopowe.

Stolik mechaniczny 175 × 140 mm

BA310 Digital posiada mechaniczny stolik o wymiarach 175 × 140 mm z niskoprofilowym współosiowym sterowaniem. Zakres przesuwu wynosi 76 × 50 mm.

Uchwyt umożliwia jednoczesne umieszczenie dwóch szkiełek. Może to usprawnić porównywanie kolejnych preparatów oraz pracę z większą liczbą próbek.

Współosiowe sterowanie pozwala prowadzić preparat w osi X/Y bez konieczności zmiany ułożenia ręki podczas skanowania pola.

Precyzyjne ustawianie ostrości

Mikroskop wyposażono we współosiowy mechanizm zgrubnego i dokładnego ogniskowania. Precyzja ruchu dokładnego wynosi 2 µm, a pełny skok mechanizmu 20 mm.

Opór regulacji zgrubnej można dostosować do preferencji operatora. Regulowany ogranicznik górnego położenia pomaga zmniejszyć ryzyko przypadkowego zbliżenia obiektywu do preparatu podczas pracy.

Możliwość rozbudowy o dodatkowe techniki kontrastowe

System optyczny skorygowany do nieskończoności oraz kondensor ze szczeliną na suwaki pozwalają na rozbudowę platformy BA310 o dodatkowe techniki obserwacyjne.

Motic przewiduje dla rodziny BA310 m.in. rozwiązania do:

• kontrastu fazowego,
• ciemnego pola,
• prostej polaryzacji.

Elementy wymagane do tych technik należy traktować jako wyposażenie dodatkowe, chyba że zostały wyraźnie wyszczególnione w konfiguracji konkretnego zestawu.

Motic Images Plus - pomiary i dokumentacja

Specyfikacja producenta BA310 LED Digital wskazuje Motic Images Plus 3.0 jako oprogramowanie do współpracy z wbudowaną kamerą.

Oprogramowanie umożliwia wykonywanie typowych czynności związanych z cyfrowym obrazem mikroskopowym, takich jak zapis obrazów, dodawanie oznaczeń i prowadzenie pomiarów po wcześniejszej prawidłowej kalibracji.

W przypadku pomiarów długości lub powierzchni układ powinien zostać skalibrowany oddzielnie dla wykorzystywanych powiększeń, np. z użyciem odpowiedniego wzorca mikrometrycznego.

Przed uruchomieniem nowego stanowiska należy zweryfikować kompatybilność aktualnej wersji oprogramowania i sterowników z wykorzystywanym systemem operacyjnym.

Ergonomia i trwałość

Binokularowa głowica Siedentopf jest nachylona pod kątem 30° i obracana o 360°. Rozstaw źrenic 55-75 mm oraz niezależna regulacja dioptrii na obu okularach pozwalają dopasować mikroskop do użytkownika.

Odwrócony 5-pozycyjny rewolwer pozostawia dodatkowe miejsce na ewentualne rozszerzenie zestawu o kolejny obiektyw. Konstrukcja ogranicza również przypadkowy kontakt dłoni z obiektywami podczas obsługi preparatu.

BA310 został zaprojektowany jako mikroskop do rutynowej, regularnej pracy laboratoryjnej, dlatego mechanika stolika, ogniskowania i statywu jest dostosowana do częstego użytkowania.

Czyszczenie i konserwacja

Powierzchnie optyczne należy czyścić materiałami przeznaczonymi do optyki mikroskopowej. Kurz i luźne zanieczyszczenia powinny zostać usunięte przed przetarciem soczewki, aby ograniczyć ryzyko powstawania rys.

Szczególnej uwagi wymaga obiektyw immersyjny 100×. Olejek należy usuwać po zakończeniu pracy zgodnie z instrukcją Motic.

Stolik powinien być utrzymywany w czystości, szczególnie po pracy z odczynnikami, barwnikami lub olejkiem. Mikroskop należy chronić przed kurzem przy użyciu dołączonej osłony.

Zawartość konfiguracji

BA310 LED Digital a zwykły BA310 LED

W rodzinie Motic BA310 występuje kilka różnych konfiguracji. Numer Fisher Scientific 15725735 oznacza BA310 LED Digital z wbudowaną kamerą.

Dla porównania producent i dystrybutor oferują również klasyczny BA310 LED Binocular bez kamery oraz wersję trinokularową pozwalającą dołączyć zewnętrzną kamerę przez odpowiedni tor optyczny.

Ma to znaczenie podczas porównywania ofert: sama nazwa „BA310 LED” nie określa jednoznacznie, czy system posiada kamerę oraz jaki typ głowicy zastosowano.

Normy i zgodność

Motic BA310 LED Digital jest profesjonalnym mikroskopem laboratoryjnym wyposażonym w system optyczny CCIS®, zasilanie 100-240 V oraz oświetlenie LED. Zakres dopuszczonego użytkowania powinien odpowiadać aktualnej dokumentacji producenta oraz wymaganiom stosowanej procedury.

GLP, GMP, ISO ani integracja z LIMS nie są cechami samego mikroskopu. W laboratorium pracującym w systemie jakości sposób kwalifikacji urządzenia, kalibracji pomiarów cyfrowych, konserwacji, dokumentacji i kontroli powinien wynikać z zatwierdzonych procedur użytkownika.

Jeżeli obraz cyfrowy ma być wykorzystywany do pomiarów ilościowych, należy zweryfikować sposób kalibracji, identyfikowalność wzorca oraz wymagania dotyczące walidacji oprogramowania właściwe dla danego zastosowania.

Motic BA310 LED Digital - mikroskop 40×-1000× z kamerą do rutynowej mikroskopii

Motic BA310 LED Digital łączy system optyczny CCIS®, planachromatyczne obiektywy 4×, 10×, 40× i 100× Oil, oświetlenie Köhlera LED 3 W, mechaniczny stolik oraz wbudowaną kamerę cyfrową w jednej kompaktowej platformie.

Model sprawdza się przede wszystkim w laboratoriach wymagających rutynowej obserwacji preparatów biologicznych oraz możliwości ich cyfrowego dokumentowania bez konieczności montowania oddzielnej kamery na zewnętrznym torze optycznym.

Sprawdź również pozostałe mikroskopy laboratoryjne, szkiełka mikroskopowe oraz poradnik BestLabs „Jak wybrać mikroskop do laboratorium?”.

FAQ - Motic BA310 LED Digital

Czy Motic BA310 o numerze Fisher Scientific 15725735 posiada kamerę?

Tak. Numer 15725735 odpowiada wariantowi BA310 LED Digital Binocular Microscope with Camera. Kamera jest zintegrowana z głowicą mikroskopu.

Jakie powiększenia oferuje Motic BA310 LED Digital?

Przy okularach 10× oraz obiektywach 4×, 10×, 40× i 100× dostępne są standardowe powiększenia całkowite 40×, 100×, 400× i 1000×.

Czy mikroskop posiada obiektyw immersyjny?

Tak. Zestaw obejmuje planachromatyczny obiektyw 100×/1,25 S-Oil, który wymaga zastosowania olejku immersyjnego.

Jakie oświetlenie zastosowano w BA310?

Mikroskop wykorzystuje regulowane oświetlenie LED 3 W pracujące w układzie Köhlera.

Czy BA310 można rozbudować o kontrast fazowy?

Tak. Konstrukcja platformy BA310 i kondensor ze szczeliną na suwaki umożliwiają zastosowanie odpowiednich akcesoriów do kontrastu fazowego, ciemnego pola i polaryzacji. Nie są one standardowym wyposażeniem tego zestawu.

Jaką rozdzielczość ma wbudowana kamera?

Aktualna oficjalna karta Motic BA310 LED Digital podaje 3 MP i 2048 × 1536 px. Ponieważ część dystrybutorów opisuje numer 1100401200572 jako wersję 5 MP, przed zamówieniem warto potwierdzić wersję kamery aktualnie dostarczaną dla numeru 15725735.

Czy Motic Images Plus współpracuje z LIMS?

Specyfikacja producenta wskazuje Motic Images Plus jako oprogramowanie do akwizycji i analizy obrazu. Automatycznej integracji z LIMS nie należy zakładać; zależy ona od infrastruktury informatycznej i wdrożonego sposobu wymiany danych.
