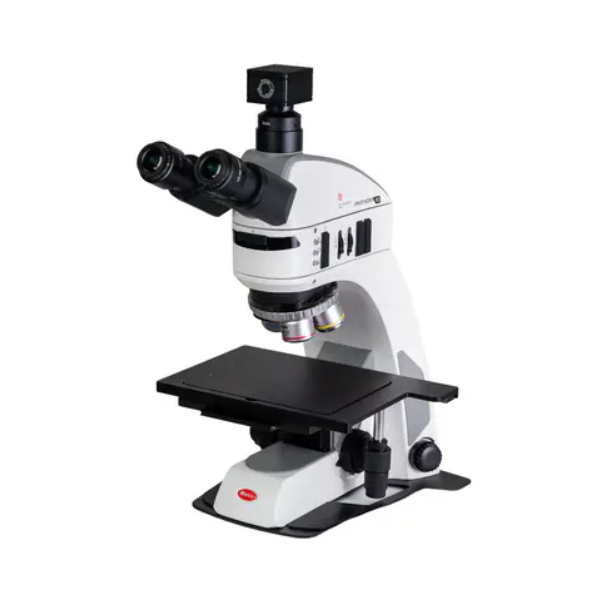

Motic Panthera TEC MAT BD 6"×4" - mikroskop trinokularowy do badań materiałowych BF/DF

Motic Panthera TEC MAT BD 6"×4" to profesjonalny mikroskop materiałowy trinokularowy do obserwacji w świetle odbitym, przeznaczony przede wszystkim do badań powierzchni, metalografii, kontroli jakości oraz inspekcji półprzewodników, materiałów technicznych i elementów przemysłowych. Konfiguracja dostępna w BestLabs odpowiada numerowi Fisher Scientific 17158598 / Motic 1100104600221 i oznaczeniu BD/DF/RL.

System wykorzystuje optykę CCIS® - Colour Corrected Infinity Optical System oraz obiektywy przeznaczone do pracy w jasnym i ciemnym polu: Plan Achromat BD 5×, 10×, 20× oraz Plan S-Apochromat BD 50×. W połączeniu z okularami 10× dostępne są całkowite powiększenia około 50×, 100×, 200× i 500×.

Istotnym elementem Panthera TEC MAT BD jest inteligentne segmentowe oświetlenie LED 3 W, umożliwiające przełączanie pomiędzy jasnym polem BF i ciemnym polem DF oraz kierunkową iluminację powierzchni. Pozwala to uwidaczniać rysy, krawędzie, wtrącenia, nierówności i inne defekty na powierzchniach płaskich i odbijających bez konieczności każdorazowego obracania próbki.

Duży stolik mechaniczny 300 × 180 mm zapewnia zakres ruchu około 150 × 100 mm, odpowiadający oznaczeniu 6"×4". Pozwala to wygodnie pozycjonować większe próbki materiałowe, płytki, elementy metalowe, fragmenty laminatów, komponenty elektroniczne i inne obiekty stosowane w kontroli jakości.

Sprawdź również pełną kategorię mikroskopów laboratoryjnych i przemysłowych oraz poradnik BestLabs „Jak wybrać mikroskop do laboratorium?”.

Kluczowe cechy Motic Panthera TEC MAT BD 6"×4"

Obiektywy BD do jasnego i ciemnego pola

Panthera TEC MAT BD wykorzystuje dedykowane obiektywy do mikroskopii materiałowej BF/DF. Konstrukcja optyczna umożliwia prowadzenie zarówno oświetlenia osiowego dla jasnego pola, jak i odpowiedniego strumienia światła dla obserwacji w ciemnym polu.

Obiektyw S-Apochromatic BD 50×/0,80 zapewnia wyższą korekcję aberracji w porównaniu z podstawową optyką achromatyczną i jest przeznaczony do szczegółowej obserwacji struktur powierzchniowych wymagających większej rozdzielczości.

Motic przewiduje również opcjonalny obiektyw S-APO BD 100×/0,90 do obserwacji w ciemnym polu. Nie stanowi on jednak standardowego wyposażenia konfiguracji 17158598.

Specyfikacja techniczna Motic Panthera TEC MAT BD

Jasne pole BF i ciemne pole DF w świetle odbitym

Jasne pole w świetle odbitym jest podstawową techniką obserwacji wypolerowanych i odpowiednio przygotowanych powierzchni materiałowych. Światło pada przez obiektyw na powierzchnię próbki, a światło odbite wraca do układu optycznego.

Ciemne pole wykorzystuje inny sposób oświetlenia, dzięki któremu gładkie obszary mogą pozostać ciemniejsze, natomiast krawędzie, rysy, wtrącenia, nierówności i struktury silnie rozpraszające światło stają się bardziej widoczne.

Możliwość przełączania BF/DF pozwala obserwować tę samą powierzchnię w dwóch uzupełniających się trybach bez wymiany całego systemu oświetlenia.

Smart Darkfield - segmentowe oświetlenie powierzchni

Panthera TEC MAT BD posiada segmentowe oświetlenie pierścieniowe opracowane przez Motic do badań materiałowych. System pozwala zmieniać kierunek padania światła na obserwowaną powierzchnię.

Kierunkowe oświetlenie może zwiększać widoczność rys, zadrapań, mikropęknięć, krawędzi, wgłębień i innych lokalnych zmian topografii powierzchni. Zmiana kierunku światła pozwala uzyskać efekt podobny do przesuwania źródła względem próbki, ale bez fizycznego obracania badanego elementu.

Rozwiązanie jest szczególnie użyteczne podczas seryjnej inspekcji powierzchni płaskich i odbijających.

Motic LightTracer - pamięć ustawień oświetlenia

Motic LightTracer współpracuje z kodowanym rewolwerem. System zapamiętuje intensywność oświetlenia przypisaną do poszczególnych pozycji obiektywowych i może odtwarzać ją po ponownym wybraniu danego obiektywu.

Platforma obejmuje również tryb uśpienia oraz wskaźnik intensywności i trybu oświetlenia. Rozwiązanie ogranicza liczbę regulacji wykonywanych przez operatora podczas przechodzenia pomiędzy powiększeniami.

LightTracer może wspierać powtarzalność pracy, jednak nie zastępuje prawidłowego zdefiniowania parametrów obserwacji w procedurze badawczej lub kontrolnej.

Zastosowanie

Motic Panthera TEC MAT BD jest przeznaczony do obserwacji nieprzezroczystych próbek materiałowych w świetle odbitym.

Typowe zastosowania mogą obejmować:

• metalografię i ocenę mikrostruktury metali,
• kontrolę powierzchni po obróbce mechanicznej i cieplnej,
• inspekcję rys, pęknięć, porowatości i wtrąceń,
• kontrolę powłok i warstw powierzchniowych,
• badania stopów i materiałów kompozytowych,
• kontrolę jakości elementów przemysłowych,
• inspekcję półprzewodników, wafli i komponentów elektronicznych,
• obserwację powierzchni ceramiki i materiałów technicznych,
• badania R&D w inżynierii materiałowej,
• szkolenia i dydaktykę techniczną.

Zakres wykorzystania zależy od przygotowania próbki, wymaganej rozdzielczości oraz procedury obowiązującej w laboratorium.

Duży stolik 6"×4" - co oznacza to oznaczenie?

W nazwie handlowej określenie 6"×4" odnosi się do około 6 × 4 cali dostępnego przesuwu próbki, czyli w praktyce około 150 × 100 mm.

Sam mechaniczny stolik jest większy i ma około 300 × 180 mm. Takie rozwiązanie pozwala ustawiać na mikroskopie próbki o większych wymiarach niż standardowe szkiełko mikroskopowe.

Zakres przesuwu X/Y umożliwia systematyczne skanowanie znacznego obszaru próbki bez konieczności jej ręcznego przestawiania.

Trinokular 50:50 i dokumentacja obrazu

Panthera TEC MAT BD posiada głowicę trinokularową ze stałym podziałem światła 50:50 pomiędzy obserwację wizualną i tor fotograficzny.

Rozwiązanie umożliwia zastosowanie odpowiedniej zewnętrznej kamery mikroskopowej oraz adaptera dopasowanego do wybranego sensora.

Port USB 2.0 znajdujący się w statywie służy do zasilania kompatybilnej kamery. Nie oznacza to, że kamera jest standardowym wyposażeniem zestawu ani że obraz jest przesyłany przez ten port bezpośrednio z mikroskopu.

Archiwizacja obrazów, wykonywanie pomiarów i integracja z innymi systemami informatycznymi zależą od zastosowanej kamery oraz oprogramowania.

Prosta polaryzacja - opcjonalna rozbudowa

Moduł epi posiada gniazda przygotowane do zastosowania polaryzatora i analizatora. Umożliwia to rozbudowę systemu o prostą obserwację w świetle spolaryzowanym.

Technika może być przydatna podczas oceny materiałów wykazujących właściwości anizotropowe lub podczas ograniczania niepożądanych odbić w niektórych zastosowaniach materiałowych.

Polaryzator i analizator należy traktować jako wyposażenie opcjonalne, o ile nie zostały wyszczególnione w konkretnym zamówieniu.

Wariant BD a wariant BD-T

Panthera TEC MAT występuje w kilku konfiguracjach. Dokładny model BestLabs o numerze 17158598 jest wariantem BD/DF/RL, czyli przeznaczonym do jasnego i ciemnego pola w świetle odbitym.

Nie posiada on standardowego oświetlenia przechodzącego. Jeżeli badane mają być również próbki transparentne lub półprzezroczyste wymagające obserwacji w świetle przechodzącym, odpowiedniejsza jest konfiguracja typu BD-T / RL-TL wyposażona w dodatkowy system LED od strony podstawy.

Rozróżnienie to jest istotne przy doborze mikroskopu do materiałów kompozytowych i próbek o różnym charakterze optycznym.

Przygotowanie próbki materiałowej

Jakość obrazu mikroskopowego w metalografii zależy nie tylko od samego mikroskopu, lecz również od prawidłowego przygotowania powierzchni próbki.

W zależności od celu analizy może być wymagane cięcie, inkludowanie, szlifowanie, polerowanie lub trawienie materiału. Parametry przygotowania powinny wynikać z rodzaju badanego materiału i odpowiedniej metody badawczej.

Nieprawidłowo przygotowana powierzchnia może generować artefakty, które trudno odróżnić od rzeczywistych cech mikrostruktury.

Ergonomia i trwałość

Głowica Siedentopf jest nachylona pod kątem 25° i może być obracana o 360°. Rozstaw źrenic 48-75 mm oraz regulacja dioptrii na obu okularach pozwalają dostosować pozycję obserwacji do użytkownika.

Mechanizm ogniskowania jest współosiowy, a precyzja ruchu dokładnego wynosi 2 µm. Opór regulacji może być dopasowany do preferencji operatora.

Duży stolik i stabilna konstrukcja są przeznaczone do pracy z próbkami materiałowymi, które mogą mieć większą masę i powierzchnię niż klasyczne preparaty biologiczne.

Czyszczenie i konserwacja

Elementy optyczne należy czyścić materiałami przeznaczonymi do powierzchni optycznych. Kurz i luźne zanieczyszczenia powinny być usuwane przed przetarciem soczewek, aby ograniczyć ryzyko powstania zarysowań.

Stolik należy regularnie oczyszczać z pyłów, opiłków i pozostałości materiałów powstających podczas pracy z próbkami metalograficznymi. Zanieczyszczenia nie powinny dostawać się do prowadnic mechanizmu przesuwu.

Po zakończeniu pracy mikroskop należy zabezpieczyć osłoną przeciwpyłową i przechowywać w stabilnym środowisku laboratoryjnym.

Zawartość konfiguracji

Panthera TEC MAT BD a Panthera C2

Motic Panthera C2 jest klasycznym mikroskopem biologicznym przeznaczonym przede wszystkim do preparatów obserwowanych w świetle przechodzącym.

Panthera TEC MAT BD jest natomiast wyspecjalizowanym mikroskopem materiałowym do próbek nieprzezroczystych obserwowanych od strony powierzchni w świetle odbitym.

Wybór pomiędzy tymi platformami powinien więc wynikać przede wszystkim z rodzaju próbki i wymaganej techniki oświetlenia, a nie jedynie z dostępnego zakresu powiększeń.

Normy i zgodność

Motic Panthera TEC MAT BD jest urządzeniem optycznym do zastosowań materiałowych, przemysłowych i technicznych. Wykorzystanie go w konkretnym procesie kontroli jakości powinno odbywać się zgodnie z zatwierdzoną metodą, procedurą SOP oraz wymaganiami systemu jakości użytkownika.

Funkcje LightTracer, tor kamery czy możliwość zachowania powtarzalnych ustawień nie oznaczają automatycznej zgodności z GLP, GMP ani integracji z LIMS. Takie wymagania dotyczą całego systemu pracy, kwalifikacji wyposażenia, sposobu dokumentacji oraz stosowanego oprogramowania.

Jeżeli obrazy mają być wykorzystywane do pomiarów ilościowych, układ pomiarowy powinien zostać odpowiednio skalibrowany dla używanej kamery, adaptera i powiększenia.

Motic Panthera TEC MAT BD 6"×4" - mikroskop materiałowy do jasnego i ciemnego pola

Motic Panthera TEC MAT BD 17158598 łączy optykę CCIS®, obiektywy BD 5×-50×, jasne i ciemne pole, segmentowe oświetlenie LED 3 W, kodowany pięciopozycyjny rewolwer, Motic LightTracer oraz duży stolik 300 × 180 mm.

System został opracowany z myślą o kontroli jakości powierzchni, metalografii, inspekcji półprzewodników i badaniach materiałowych, gdzie liczą się zarówno wysoka jakość obrazu, jak i możliwość szybkiego ujawniania lokalnych wad powierzchni.

Sprawdź pełną ofertę mikroskopów laboratoryjnych BestLabs oraz poradnik „Jak wybrać mikroskop do laboratorium?”.

FAQ - Motic Panthera TEC MAT BD

Czy Panthera TEC MAT BD jest mikroskopem binokularowym czy trinokularowym?

Konfiguracja 17158598 jest mikroskopem trinokularowym. Głowica Siedentopf posiada stały podział światła 50:50 pomiędzy obserwację wizualną i tor fotograficzny.

Jakie powiększenia oferuje Motic Panthera TEC MAT BD?

Przy okularach 10× i obiektywach 5×, 10×, 20× oraz 50× dostępne są całkowite powiększenia około 50×, 100×, 200× i 500×.

Czy mikroskop posiada ciemne pole?

Tak. Wariant BD/DF/RL wykorzystuje dedykowane obiektywy BD i oświetlacz umożliwiający obserwację w jasnym oraz ciemnym polu w świetle odbitym.

Czy Panthera TEC MAT BD posiada światło przechodzące?

Nie w konfiguracji 17158598. Jest to wariant BD/DF/RL przeznaczony do światła odbitego. Oświetlenie przechodzące występuje w odrębnych konfiguracjach typu T / TL.

Co oznacza 6"×4" w nazwie produktu?

Oznaczenie odnosi się do zakresu ruchu stolika wynoszącego około 150 × 100 mm. Sam stolik ma około 300 × 180 mm.

Czy do mikroskopu można podłączyć kamerę?

Tak. Trinokular umożliwia wykorzystanie zewnętrznej kamery z odpowiednim adapterem. Port USB 2.0 służy do zasilania kamery; kamera nie jest standardowym wyposażeniem tego zestawu.

Czy mikroskop obsługuje polaryzację?

Platformę można wyposażyć w polaryzator i obracany analizator, umożliwiając prostą obserwację w świetle spolaryzowanym. Elementy te należy traktować jako wyposażenie dodatkowe.
