Motic BA310 LED Trinocular Phase - mikroskop trinokularowy z kontrastem fazowym 40×-1000×

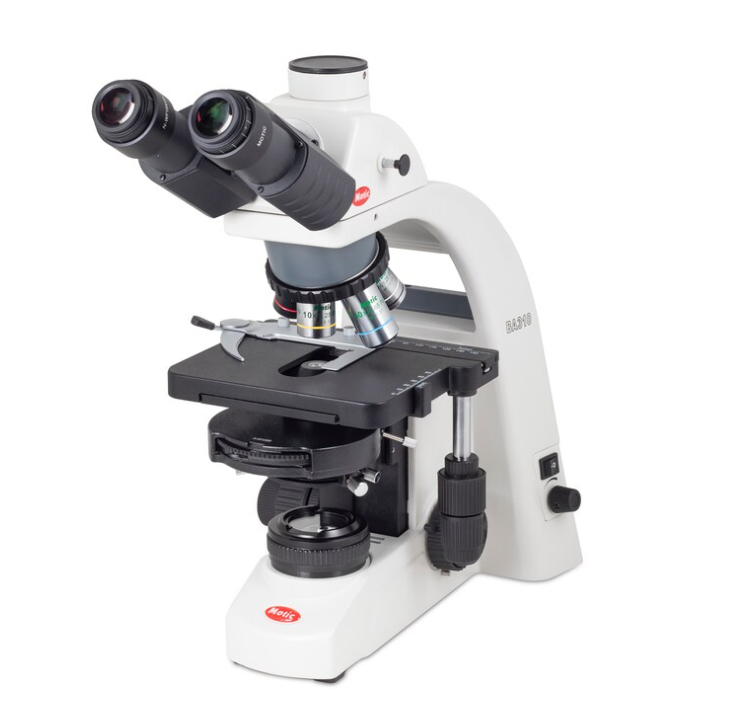

Motic BA310 LED Trinocular Phase to profesjonalny mikroskop biologiczny trinokularowy z kontrastem fazowym, przeznaczony do obserwacji preparatów w świetle przechodzącym, zarówno w jasnym polu, jak i bezbarwnych lub słabo kontrastujących struktur z wykorzystaniem kontrastu fazowego. Konfiguracja dostępna w BestLabs odpowiada numerowi Motic 1200100401512 / Fisher Scientific 17128668 oraz kodowi BestLabs T0265663.

System wykorzystuje CCIS® - Colour Corrected Infinity Optical System oraz zestaw planachromatycznych obiektywów obejmujący EC PL 4×/0,10 i fazowe EC-H PL Ph 10×/0,25, 40×/0,65 S oraz 100×/1,25 S-Oil. Z szerokopolowymi okularami N-WF10×/20 daje to całkowite powiększenia 40×, 100×, 400× i 1000×.

Kluczowym elementem konfiguracji jest pięciopozycyjny kondensor do kontrastu fazowego NA 0,90 z pozycjami BF, DF, Ph1, Ph2 i Ph3. W zestawie znajduje się także teleskop centrujący, umożliwiający prawidłowe współosiowe ustawienie pierścieni fazowych względem płytek fazowych obiektywów.

Pełne oświetlenie Köhlera LED 3 W z regulacją intensywności umożliwia uzyskanie równomiernego oświetlenia preparatu. Trinokularowa głowica Siedentopf z podziałem światła 100:0 / 20:80 pozwala natomiast rozbudować stanowisko o odpowiednią kamerę do dokumentacji obrazu.

Sprawdź również mikroskopy laboratoryjne dostępne w BestLabs, szkiełka mikroskopowe oraz poradnik „Jak wybrać mikroskop do laboratorium?”.

Kluczowe cechy Motic BA310 LED Trinocular Phase

Obiektywy EC Plan i EC-H Plan Phase

Konfiguracja BA310 LED Trinocular Phase obejmuje jeden standardowy obiektyw planachromatyczny oraz trzy dedykowane obiektywy fazowe EC-H Plan Phase. Układ optyczny skorygowany do nieskończoności wspiera równomierną jakość obrazu w szerokim polu widzenia.

Obiektyw 100×/1,25 S-Oil jest obiektywem immersyjnym. Standardowy zestaw obejmuje 5 ml olejku immersyjnego.

Jak działa kontrast fazowy?

Przezroczyste lub słabo wybarwione struktury biologiczne mogą powodować zmianę fazy światła, jednocześnie powodując niewielką zmianę jego intensywności. W klasycznym jasnym polu takie różnice są często trudne do zauważenia.

Kontrast fazowy wykorzystuje pierścień w kondensorze i odpowiednią płytkę fazową w obiektywie, aby przekształcić różnice fazy w widoczne różnice jasności.

Dzięki temu możliwa jest obserwacja wielu słabo kontrastujących i niebarwionych struktur bez konieczności zwiększania ich kontrastu za pomocą klasycznego barwienia.

Kondensor fazowy BF / DF / Ph1 / Ph2 / Ph3

BA310 LED Phase posiada pięciopozycyjny kondensor rewolwerowy NA 0,90. Użytkownik może wybierać pomiędzy pozycjami:

• BF - jasne pole,
• DF - pozycja przeznaczona do ciemnego pola,
• Ph1 - odpowiedni pierścień fazowy,
• Ph2 - odpowiedni pierścień fazowy,
• Ph3 - odpowiedni pierścień fazowy.

Konkretną pozycję Ph należy dobrać do stosowanego obiektywu zgodnie z jego oznaczeniem i dokumentacją producenta. Obecność pozycji DF w kondensorze nie oznacza automatycznie, że każda konfiguracja obiektywu może być stosowana w ciemnym polu.

Centrowanie kontrastu fazowego

Do zestawu dołączony jest teleskop centrujący oraz elementy umożliwiające ustawienie pierścieni fazowych.

Prawidłowa konfiguracja polega na współosiowym ustawieniu obrazu pierścienia kondensora i pierścienia fazowego w obiektywie. Nieprawidłowe centrowanie może powodować spadek kontrastu, nierównomierność obrazu i artefakty.

Po zmianie istotnych elementów toru optycznego lub w przypadku pogorszenia jakości obrazu należy sprawdzić ustawienie zgodnie z instrukcją producenta.

Specyfikacja techniczna Motic BA310 LED Phase

Zastosowanie

Motic BA310 LED Trinocular Phase może być wykorzystywany przede wszystkim w obserwacji preparatów biologicznych, dla których przydatne są jasne pole lub kontrast fazowy.

Typowe obszary zastosowania mogą obejmować:

• obserwację niebarwionych i słabo kontrastujących struktur biologicznych,
• mikrobiologię i obserwację odpowiednio przygotowanych preparatów,
• obserwację komórek znajdujących się w preparatach na szkiełkach lub odpowiednich komorach,
• analizę zawiesin i dyspersji odpowiednich do mikroskopii transmisyjnej,
• cytologię i obserwację preparatów komórkowych,
• histologię i ocenę skrawków,
• dydaktykę zaawansowanych technik mikroskopowych,
• rutynowe badania Life Science i R&D.

Zastosowanie w konkretnej procedurze powinno wynikać z rodzaju preparatu, parametrów obiektywów oraz zatwierdzonej metody pracy.

Kontrast fazowy a preparaty żywe

Kontrast fazowy jest szczególnie użyteczny, gdy użytkownik chce obserwować próbkę bez klasycznego barwienia wyłącznie w celu poprawy kontrastu optycznego.

Może być stosowany do odpowiednio przygotowanych preparatów zawierających żywe komórki lub mikroorganizmy, o ile format preparatu i odległość robocza obiektywu są zgodne z metodą.

BA310 LED Phase jest jednak mikroskopem pionowym. Do rutynowej obserwacji komórek adherentnych rosnących bezpośrednio na dnie wysokich butelek lub płytek hodowlanych bardziej odpowiedni jest mikroskop odwrócony, np. Nikon ECLIPSE Ts2.

Obiektyw fazowy 100× Oil

Konfiguracja obejmuje EC-H PL Ph 100×/1,25 S-Oil, co umożliwia uzyskanie całkowitego powiększenia 1000× również w odpowiednio skonfigurowanym kontraście fazowym.

Obiektyw wymaga zastosowania olejku immersyjnego. Po zakończeniu pracy powierzchnię czołową należy oczyścić zgodnie z aktualną instrukcją producenta.

Standardowy zestaw zawiera 5 ml olejku immersyjnego.

Pełne oświetlenie Köhlera LED 3 W

BA310 Phase wykorzystuje pełne oświetlenie Köhlera z diodą LED 3 W i płynną regulacją natężenia.

Prawidłowo ustawione oświetlenie Köhlera wspiera równomierną iluminację pola preparatu, ogranicza zbędne światło rozproszone i umożliwia optymalne wykorzystanie apertury zastosowanego obiektywu.

Jest to szczególnie istotne w kontraście fazowym, gdzie prawidłowe ustawienie całego toru oświetlenia i pierścieni fazowych bezpośrednio wpływa na jakość uzyskiwanego obrazu.

Trinokular i dokumentacja obrazu

Głowica trinokularowa posiada podział światła 100:0 / 20:80. Pozwala to kierować odpowiednią część światła do toru fotograficznego po zamontowaniu kompatybilnego systemu obrazowania.

Do dokumentacji cyfrowej wymagane są odpowiednia kamera, adapter optyczny oraz oprogramowanie. Nie należy traktować ich jako standardowego wyposażenia konfiguracji 1200100401512, jeżeli nie zostały wymienione w zamówieniu.

Głowica trinokularowa sama w sobie nie oznacza automatycznej integracji z LIMS, ELN lub innym systemem informatycznym. Możliwości zapisu, pomiaru, eksportu i integracji zależą od zastosowanej kamery oraz oprogramowania.

Stolik mechaniczny 175 × 140 mm

Mikroskop posiada mechaniczny stolik 175 × 140 mm z niskopozycyjnymi współosiowymi pokrętłami sterowania. Zakres przesuwu wynosi 76 × 50 mm.

Uchwyt mieści dwa preparaty, co ułatwia ich szybką wymianę lub porównywanie kolejnych szkiełek bez konieczności każdorazowego opróżniania stolika.

Do przygotowania preparatów można dobrać szkiełka podstawowe i nakrywkowe dostępne w BestLabs.

BA310 LED Phase a BA310E

Motic BA310E jest rozbudowywalnym mikroskopem Life Science, ale w standardowej konfiguracji nie posiada kompletnego toru kontrastu fazowego.

BA310 LED Trinocular Phase jest fabrycznie skonfigurowany z obiektywami fazowymi 10×, 40× i 100× oraz pięciopozycyjnym kondensorem fazowym. Jest więc odpowiedni wtedy, gdy kontrast fazowy ma być podstawową, regularnie wykorzystywaną techniką obserwacji.

Dodatkową różnicą jest głowica trinokularowa, która ułatwia stworzenie stanowiska do dokumentacji obrazu.

BA310 LED Phase a BA310 LED Digital

Motic BA310 LED Digital posiada wbudowaną kamerę i jest wygodnym rozwiązaniem do podstawowej cyfrowej dokumentacji.

BA310 LED Trinocular Phase nie ma wbudowanej kamery, lecz oferuje pełny zestaw kontrastu fazowego oraz niezależny tor fotograficzny, dzięki czemu użytkownik może dobrać kamerę do wymaganej rozdzielczości, wielkości sensora i sposobu dokumentacji.

Ergonomia i trwałość

Głowica Siedentopf jest nachylona pod kątem 30° i obracana o 360°. Rozstaw źrenic 48-75 mm oraz regulacja dioptryczna ±5 D na obu okularach umożliwiają dopasowanie układu obserwacyjnego do użytkownika.

Współosiowe mechanizmy ogniskowania z regulacją oporu zapewniają precyzję ruchu dokładnego 2 µm. Regulowany górny ogranicznik może pomóc ograniczyć ryzyko nadmiernego zbliżenia preparatu do obiektywu.

Zawartość zestawu

Czyszczenie i konserwacja

Powierzchnie optyczne należy czyścić materiałami przeznaczonymi do optyki mikroskopowej. Luźny kurz powinien zostać usunięty przed przecieraniem soczewek.

Po każdym użyciu obiektywu 100× Oil należy usunąć pozostałości olejku immersyjnego zgodnie z aktualną instrukcją producenta.

W przypadku pogorszenia jakości obrazu fazowego, oprócz czystości optyki warto sprawdzić centrowanie pierścieni fazowych z użyciem teleskopu centrującego.

Normy i zgodność

Motic pozycjonuje BA310 LED Trinocular Phase jako mikroskop do zaawansowanej pracy w Life Science, przeznaczony m.in. do obserwacji skrawków, rozmazów i dyspersji oraz struktur niebarwionych lub słabo wybarwionych.

GLP, GMP, ISO ani zgodność z LIMS nie są właściwościami samego mikroskopu. W organizacji działającej w systemie jakości sposób kwalifikacji wyposażenia, kontroli kontrastu fazowego, dokumentacji, konserwacji oraz archiwizacji danych powinien wynikać z procedur użytkownika.

Jeżeli obraz ma być wykorzystywany do pomiarów ilościowych, cały tor obejmujący kamerę, adapter, powiększenie i oprogramowanie powinien być odpowiednio skalibrowany.

Motic BA310 LED Trinocular Phase - gotowa platforma do kontrastu fazowego

Motic BA310 LED Trinocular Phase 1200100401512 łączy optykę CCIS®, dedykowane obiektywy fazowe 10×, 40× i 100× Oil, pięciopozycyjny kondensor BF/DF/Ph1/Ph2/Ph3, pełne oświetlenie Köhlera LED 3 W oraz trinokular do dalszej rozbudowy o system dokumentacji obrazu.

Jest to konfiguracja odpowiednia przede wszystkim dla laboratoriów, w których kontrast fazowy jest regularnie wykorzystywaną techniką, a jednocześnie wymagane są standardowe obserwacje jasnopolowe i możliwość przyszłego podłączenia kamery.

Sprawdź również pozostałe mikroskopy laboratoryjne BestLabs, szkiełka mikroskopowe oraz poradnik „Jak wybrać mikroskop do laboratorium?”.

FAQ - Motic BA310 LED Trinocular Phase

Jakie powiększenia oferuje Motic BA310 LED Phase?

Przy okularach 10× i obiektywach 4×, 10×, 40× oraz 100× dostępne są całkowite powiększenia 40×, 100×, 400× i 1000×.

Które obiektywy są obiektywami do kontrastu fazowego?

Konfiguracja obejmuje fazowe obiektywy EC-H PL Ph 10×, 40× S i 100× S-Oil. Obiektyw EC PL 4× jest standardowym obiektywem planachromatycznym do jasnego pola.

Jakie pozycje ma kondensor fazowy?

Pięciopozycyjny kondensor NA 0,90 posiada pozycje BF, DF, Ph1, Ph2 i Ph3. Odpowiednią pozycję fazową należy dobrać do używanego obiektywu.

Czy mikroskop posiada kamerę?

Nie. Model posiada głowicę trinokularową umożliwiającą zastosowanie kompatybilnej kamery i adaptera, ale kamera nie jest standardowo zintegrowana z mikroskopem.

Jaki jest podział światła głowicy trinokularowej?

Standardowa konfiguracja wykorzystuje podział 100:0 / 20:80. Producent przewiduje również opcjonalną konfigurację 100:0 / 0:100.

Czy BA310 LED Phase posiada obiektyw immersyjny?

Tak. Zestaw obejmuje fazowy obiektyw 100×/1,25 S-Oil oraz 5 ml olejku immersyjnego.

Czy mikroskop nadaje się do obserwacji hodowli komórkowych?

Może być używany do odpowiednio przygotowanych preparatów komórkowych zgodnych z konstrukcją mikroskopu pionowego. Do rutynowej obserwacji komórek rosnących na dnie wysokich naczyń hodowlanych praktyczniejszy jest mikroskop odwrócony.
